Cette étude repose sur l’expérimentation de plusieurs approches basées sur des modèles de Deep Learning et des outils SIG, combinant des solutions propriétaires et open-source afin d’évaluer leur efficacité et leur pertinence dans un contexte de suivi de l’évolution urbaine. Trois méthodes principales ont été testées :
L’expérimentation a été réalisée sur une dalle de 1 km² située dans le quartier de la Part-Dieu à Lyon. Ce choix s’explique par la forte dynamique urbaine de cette zone. Les données utilisées proviennent des orthophotographies de 2012, 2015, 2020 et 2022 (téléchargées depuis le site DataLyon), fournissant une couverture multi-temporelle permettant d’analyser les performances des modèles face aux évolutions du bâti.
Les graphiques ci-dessus permettent de comparer l’efficacité et la pertinence de chacune des solutions, suivant 4 indicateurs :
Solution adoptée : Mapflow est la solution la plus fiable et la plus pratique. Son taux de couverture élevé, sa faible sur-détection et son temps de traitement rapide en font un excellent choix pour une utilisation immédiate sans corrections majeures. Sa compatibilité cloud élimine le besoin d’une machine puissante et son interface graphique la rend accessible même aux non-experts.
Cette application a été créée par des étudiants du Master 2 Géographie Numérique de l’Université Lyon 2 et du Master 2 SENTINELLES de l’Université Lyon 3, dans le cadre d’un projet professionnel. Cette application s’inscrit dans le cadre d’une commande portée par les services Erasme et Données Métropolitaines de la Métropole de Lyon, à destination des étudiants des Masters Géonum et Sentinelles.
Elle vise à analyser l'évolution du bâti à travers une étude comparative des orthophotographies. Cette démarche permettra à nos commanditaires d'identifier des patterns et des anomalies dans les évolutions des bâtiments afin de prendre des décisions plus adaptées aux enjeux d'aménagement urbain. Le premier objectif a été d'extraire les bâtiments à partir des images satellitaires.
Dans un second temps, l’application devait permettre une comparaison deux à deux d'orthophotographies sur plusieurs années afin d'observer l’évolution du quartier. Cette application est également complétée par des fonctionnalités cartographiques traditionnelles.
Pour les commanditaires, les diverses méthodes pouvant être utilisées afin d’effectuer une comparaison d’orthophotographies et la vectorisation des bâtiments à partir de n’importe quelle orthophotographie leur permettent de découvrir une grande quantité de techniques qu’ils pourront ensuite utiliser dans le cadre d’autres projets.
Pour toute autre question, contactez Master Géonum.
Couches

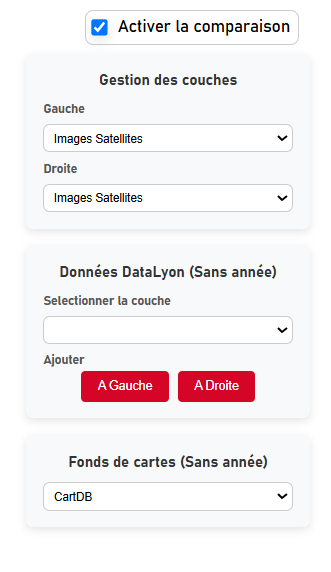

Lorsqu’on clique sur "Couche", un popup s’affiche pour permettre la gestion des couches. Il est possible de désactiver la comparaison afin d’arrêter la comparaison deux à deux. Vous pouvez sélectionner les couches que vous souhaitez afficher à droite ou à gauche. Deux types de couches sont proposés : les couches de végétation et celles des bâtiments, extraites grâce à la méthode Mapflow.
Il est également possible d’ajouter des couches proposées par la métropole de Lyon vous avez la possibilité de les visionner à droite ou gauche.
Enfin, vous avez la possibilité de modifier le fond de carte.
Graphiques

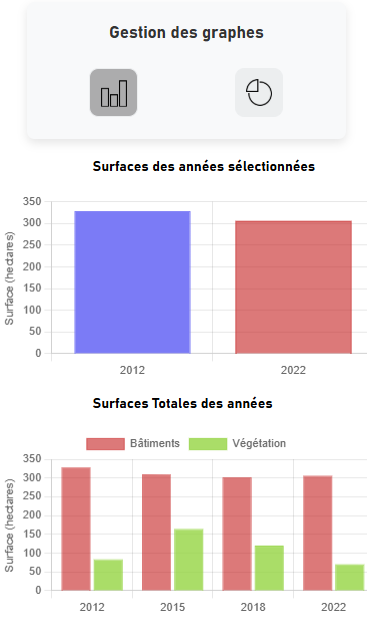

Les graphiques s'affichent uniquement si vous avez sélectionné une couche thématique de bâtiments ou de végétation. Deux types de graphiques sont proposés : un histogramme et un diagramme en anneau (donut).
Un second graphique est également disponible : un histogramme des couches sélectionnées selon les années, permettant d'observer l'évolution de la superficie sur l'ensemble de la zone d'étude.
Un graphique global s'ajoute en bas. Ce graphique affiche l'évolution des surfaces au fil des années pour les bâtiments et la végétation. Vous pouvez cocher ou décocher la légende en haut pour n'afficher que les bâtiments ou la végétation.
Raccourcis
Les deux boutons apportent directement les couches thématiques sans passer par l’onglet “ couches”. Si vous voulez afficher directement les bâtiment sou la végétation.
Mesures et Zooms
Outil de mesure permettant de calculer des distances ou des surfaces en fonction du tracé.
Outil de zoom avant et arrière sur la carte.

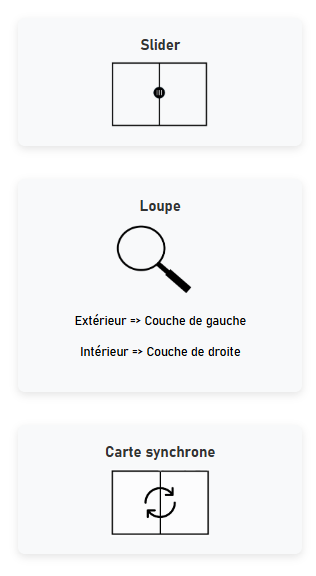

Le slider permet de comparer deux couches en faisant glisser un bandeau de gauche à droite.
La loupe facilite la comparaison locale. L'extérieur de la loupe correspond à la couche de gauche et l'intérieur à celle de droite.
La carte synchrone permet d'afficher deux cartes au même endroit. Les deux cartes sont synchronisées lorsqu'on se déplace.
Années
Pendant la comparaison, vous pouvez sélectionner deux dates différentes (à gauche et à droite), mais il est impossible de choisir une date à droite qui soit antérieure à celle de gauche, et inversement. La date sélectionnée s’affiche en rouge, et le graphique s’actualise en fonction de la date choisie.
